Hydraulisk bergsplitter – Yamamoto HRB-1000 og HRB-1700

En hydraulisk bergsplitter splitter fjell og stein kontrollert uten sprengning, støy eller vibrasjoner. En hydraulisk kile drives inn i et forboret hull og presser berget fra innsiden til det sprekker. Ankerløkken leverer Yamamoto HRB-1000 og HRB-1700, med spaltekraft fra 2 250 til 3 550 tonn direkte fra gravemaskinens hydraulikk.

Spaltekraft

2 250-3 550

tonn

Vekt

650-1 500

Borrhullsdiameter

102-127

Hullavstand

500-1 000

Få tilbud på denne serien Modelloversikt

Last ned brosjyre

Splitter fjell uten sprengning

Ingen vibrasjoner eller støy

Kiler smidd av spesialstål, holder tusenvis av kubikkmeter

Levering til hele Norge

Modelloversikt

HRB-1000 og HRB-1700: velg etter prosjektbehov

To modeller dekker de fleste anleggsoppdrag. HRB-1000 veier 650 kg, er kompakt og passer der tilgjengeligheten er begrenset. HRB-1700 veier 1 500 kg, gir dypere hull og større hullavstand, og tar bort mer fjell per syklus på store anlegg.

Modell	Spaltekraft	Vekt	Borehullsdiameter	Borehullsdybde	Sprekkningsåpning	Hullavstand	Hyd. trykk
HRB-1000	2 250 tonn (22 MN)	650 kg	Ø76 mm eller 102 mm	1 500 mm	25 mm	500–700 mm	300–500 bar	Få pris →
HRB-1700	3 550 tonn (34 MN)	1 500 kg	Ø127 mm	2 500 mm	30 mm	700–1 000 mm	300–500 bar	Få pris →

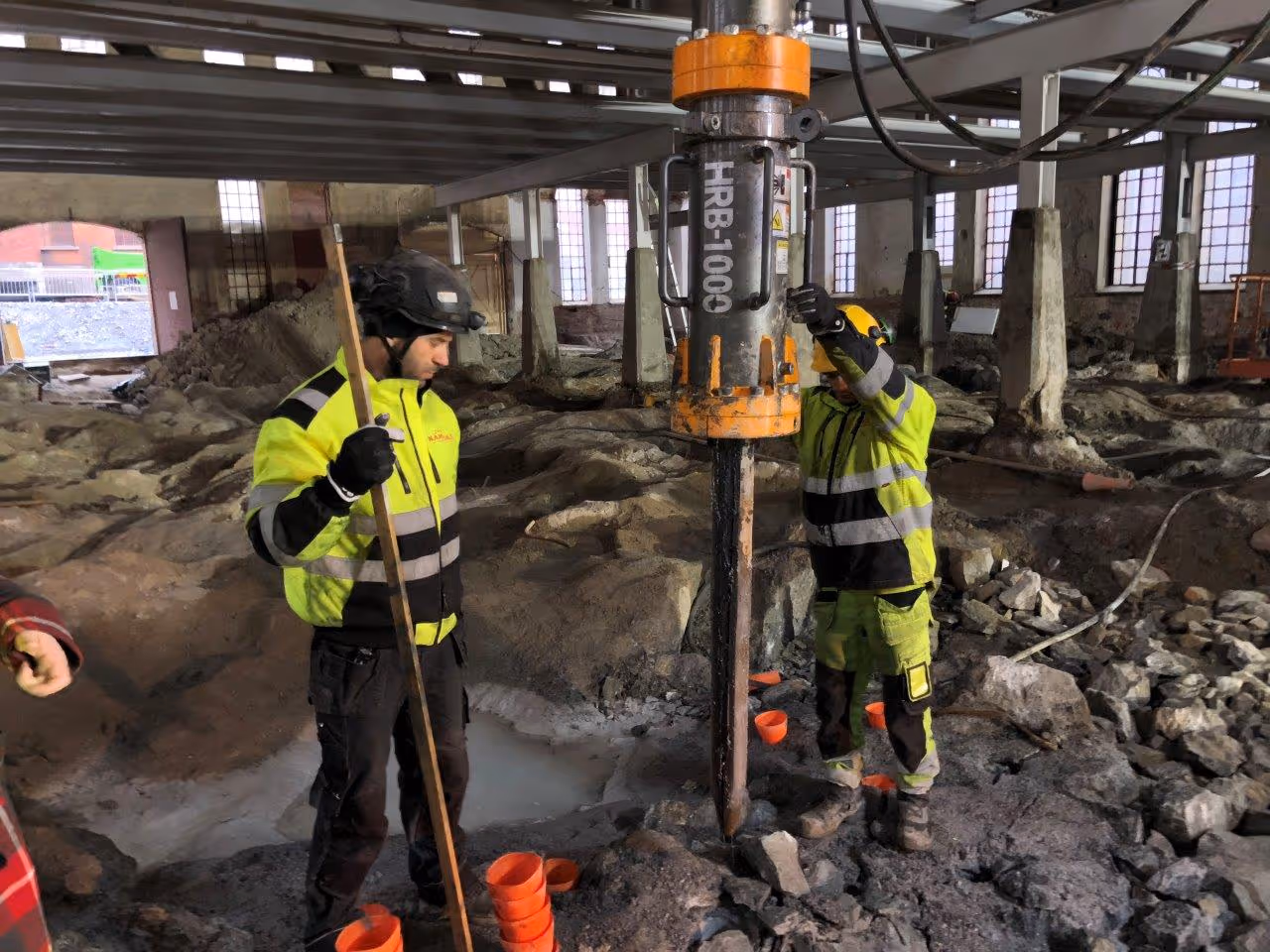

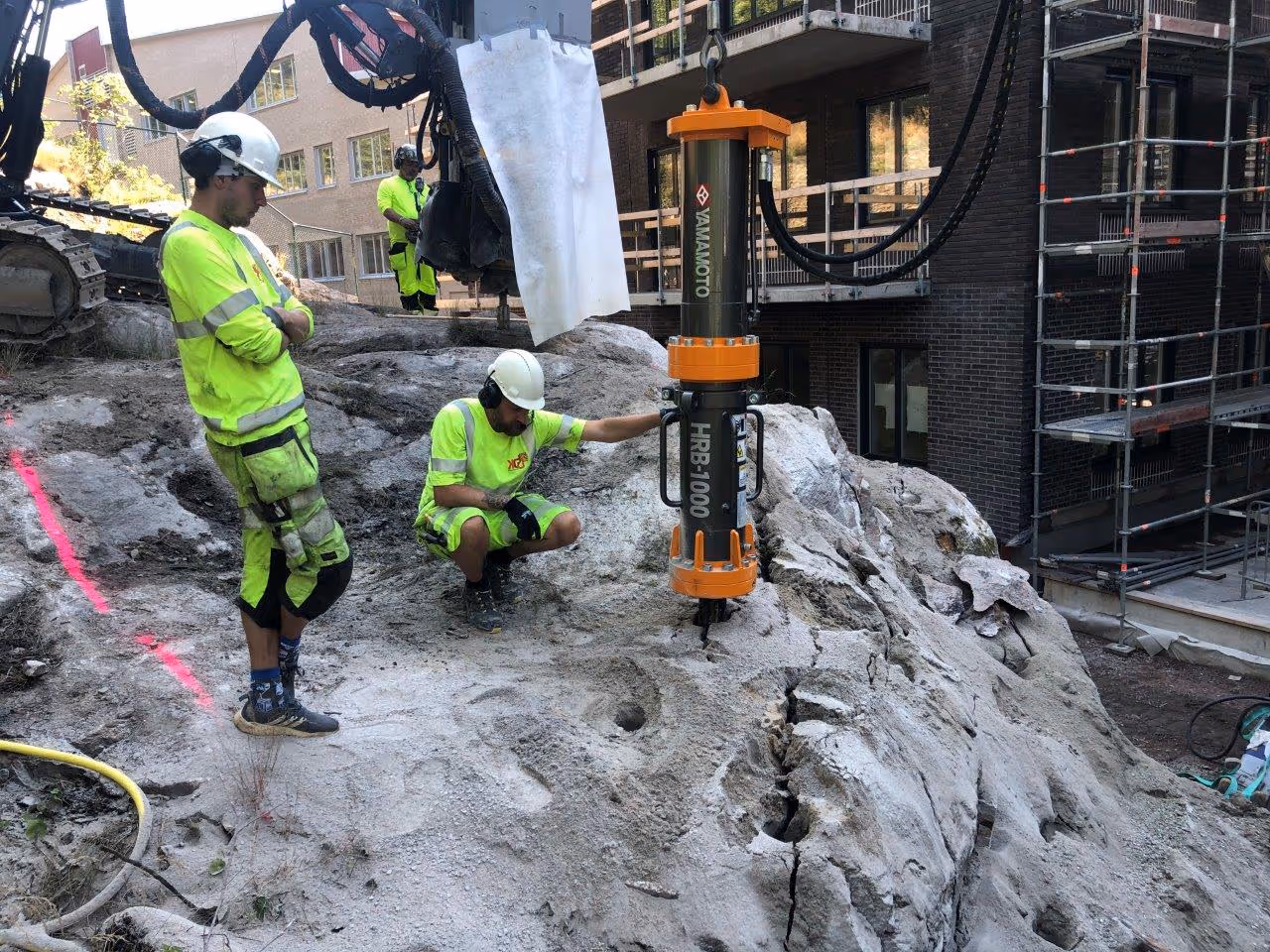

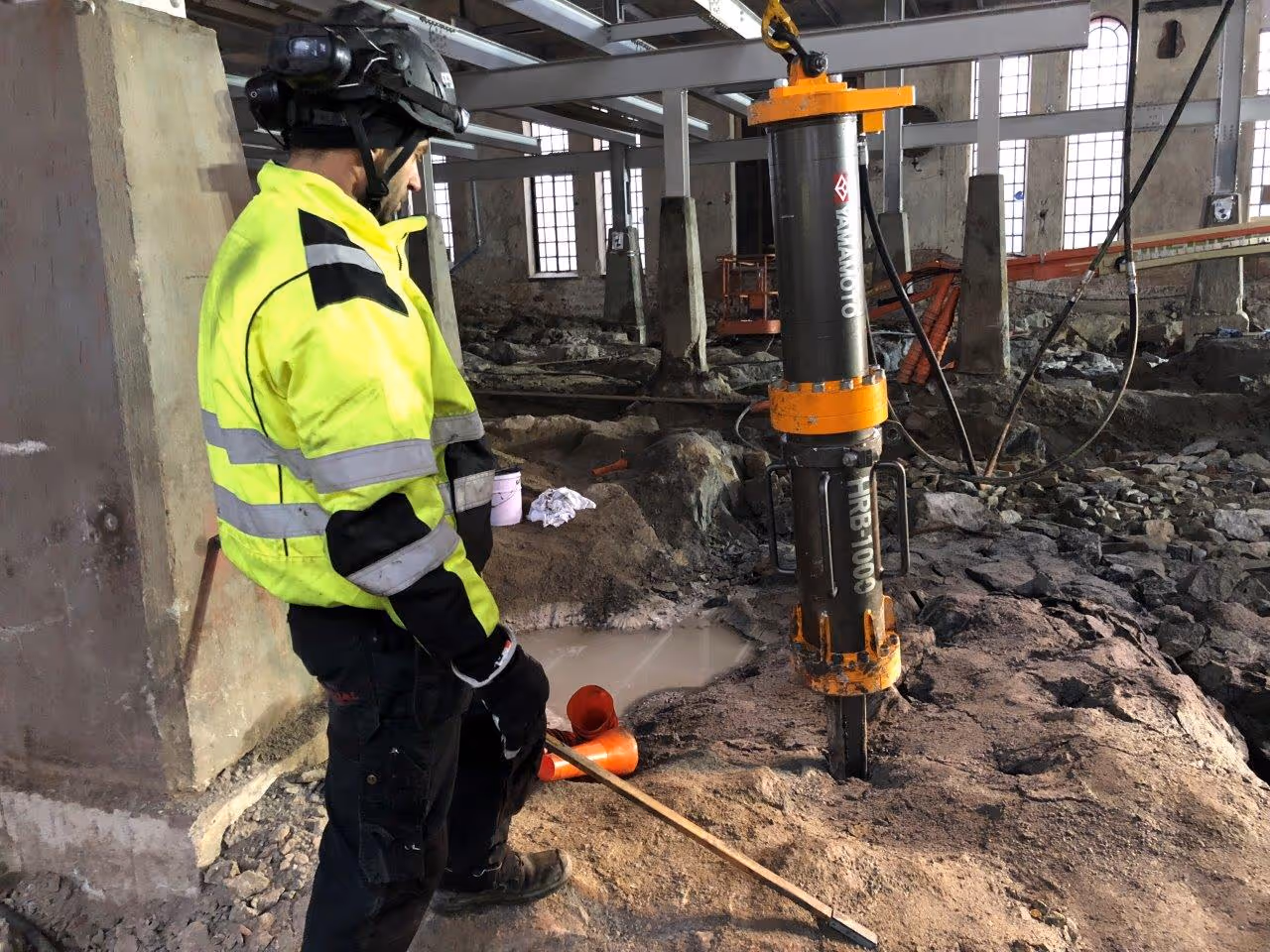

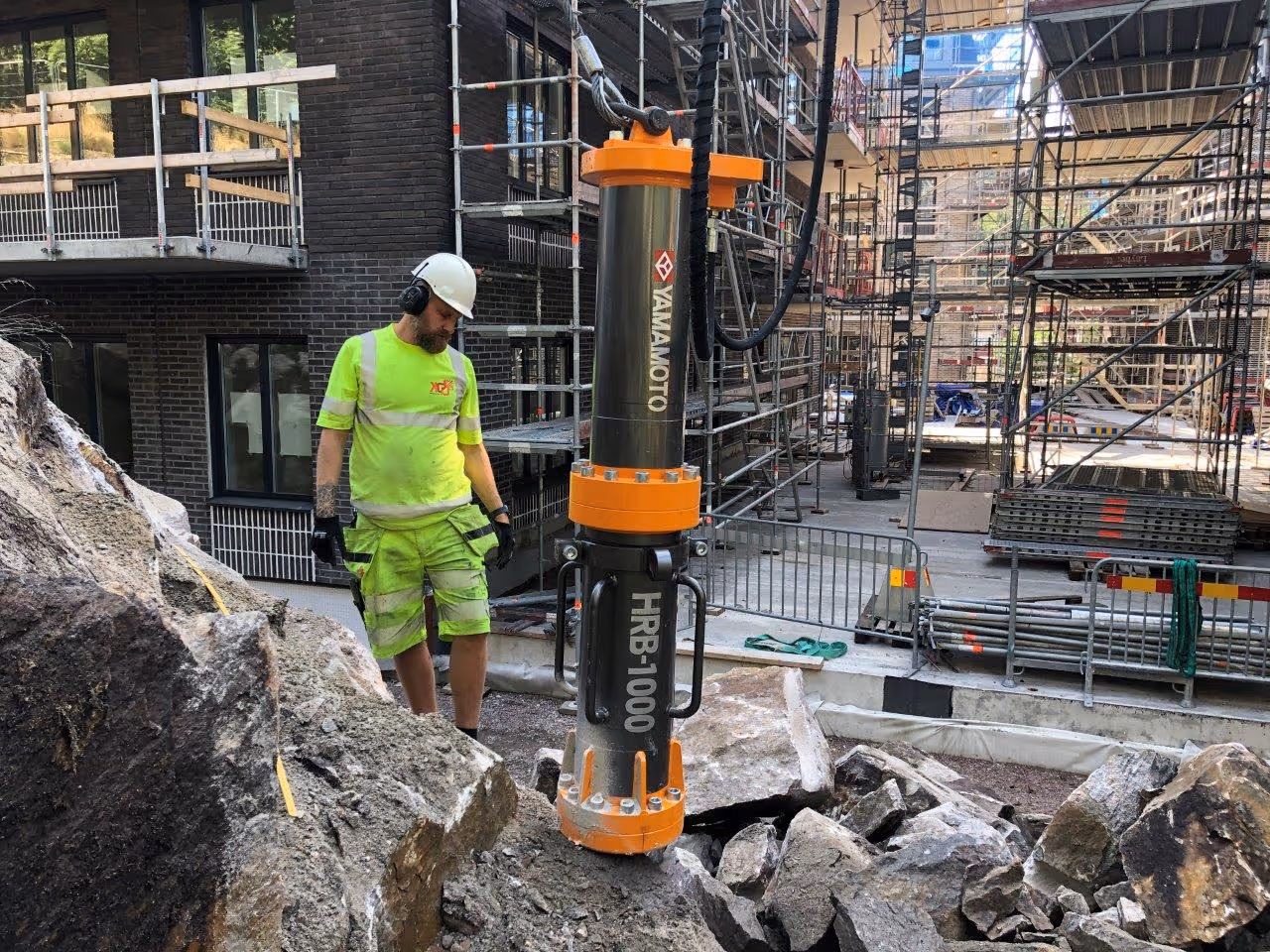

HRB-1000

2 250 tonn spaltekraft

Vekt

650 kg

Borehullsdiameter

Ø76/102 mm

Borehullsdybde

1 500 mm

Sprekkningsåpning

25 mm

Hullavstand

500–700 mm

Hyd. trykk

300–500 bar

Få pris på HRB-1000 →

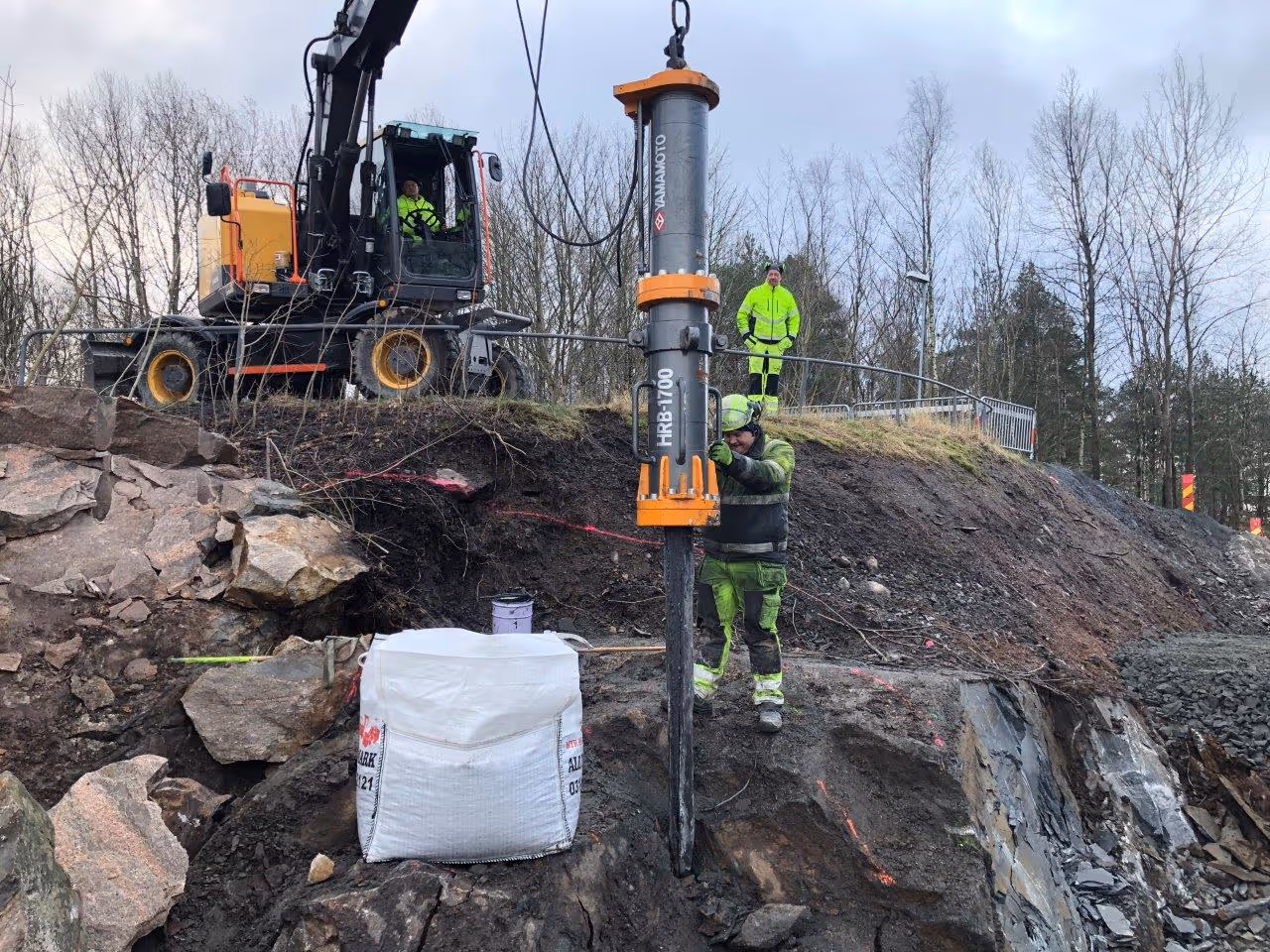

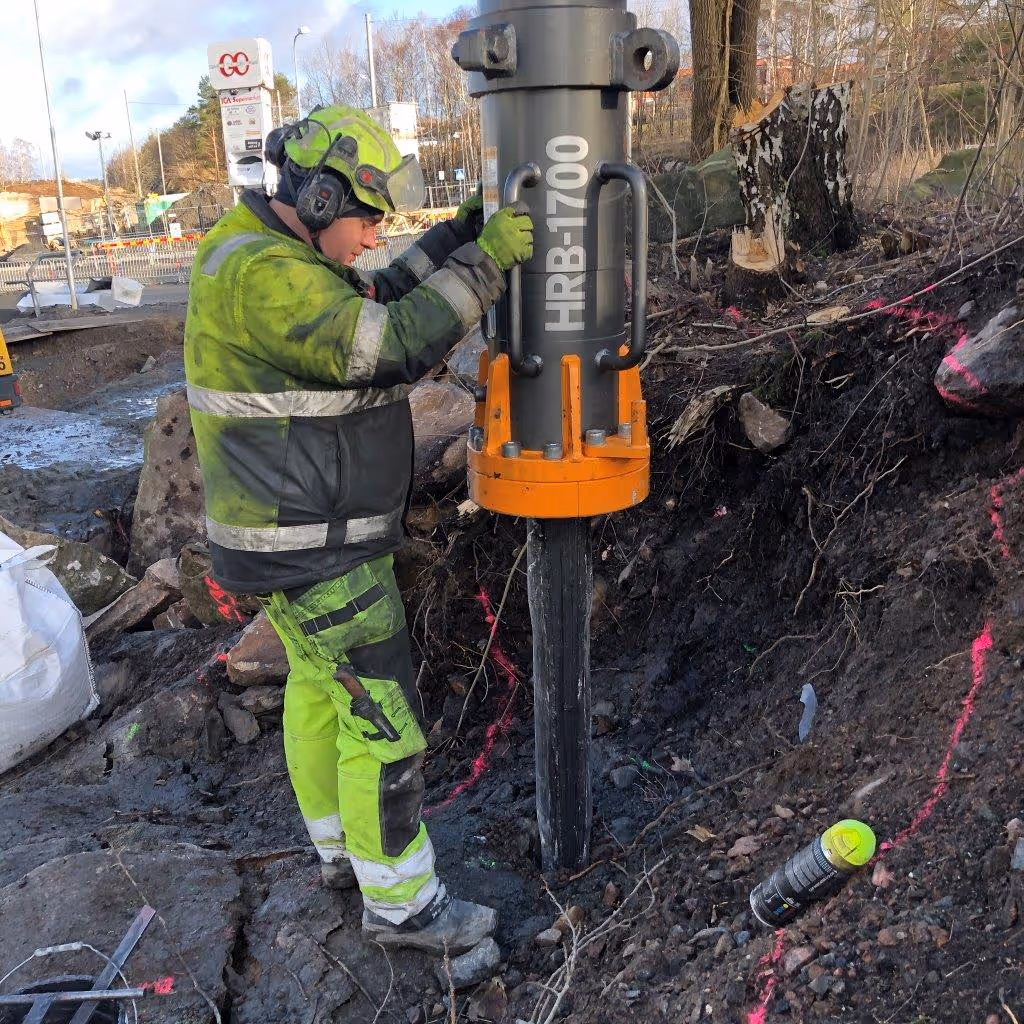

HRB-1700

3 550 tonn spaltekraft

Vekt

1 500 kg

Borehullsdiameter

Ø127 mm

Borehullsdybde

2 500 mm

Sprekkningsåpning

30 mm

Hullavstand

700–1 000 mm

Hyd. trykk

300–500 bar

Få pris på HRB-1700 →

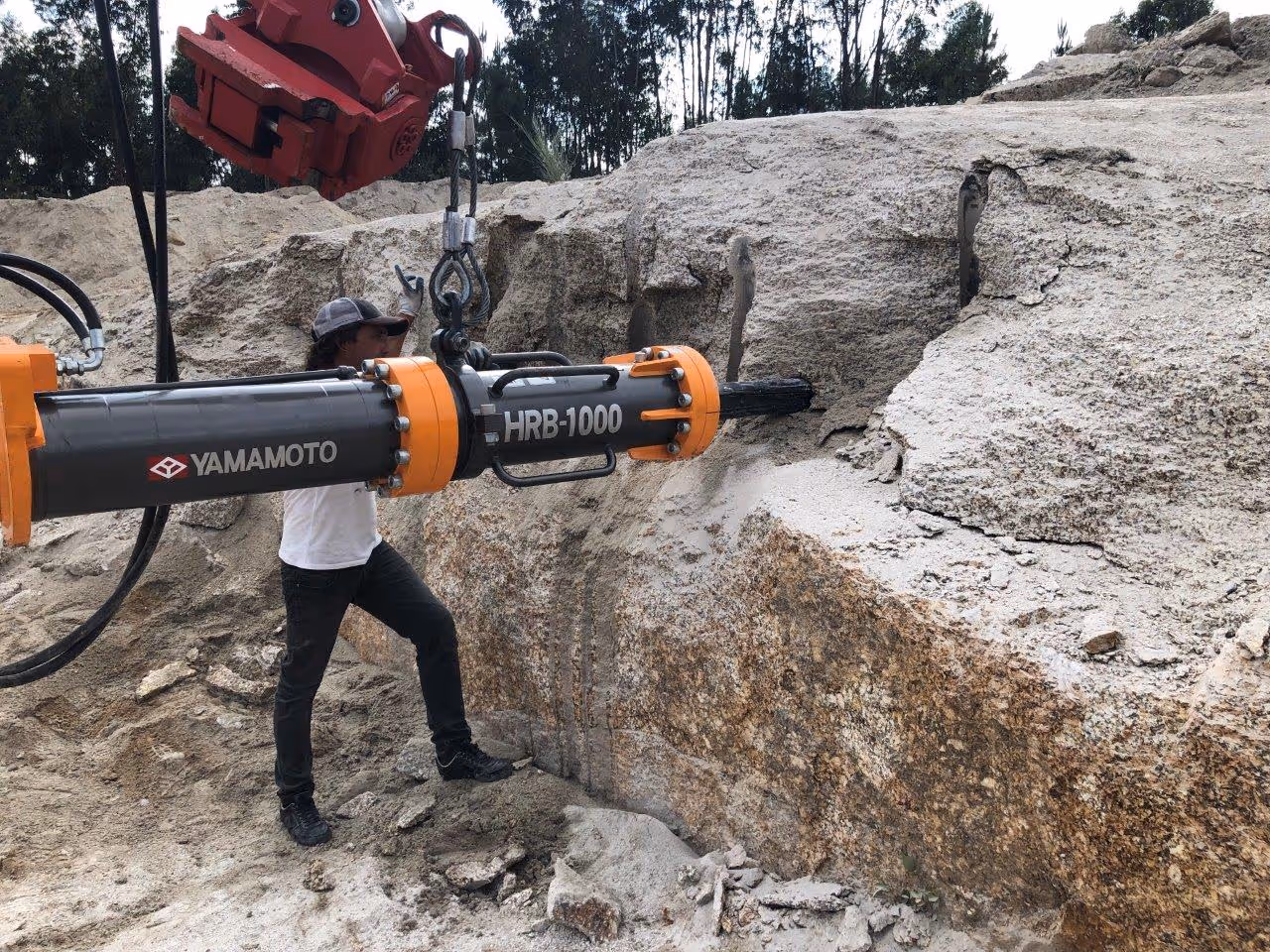

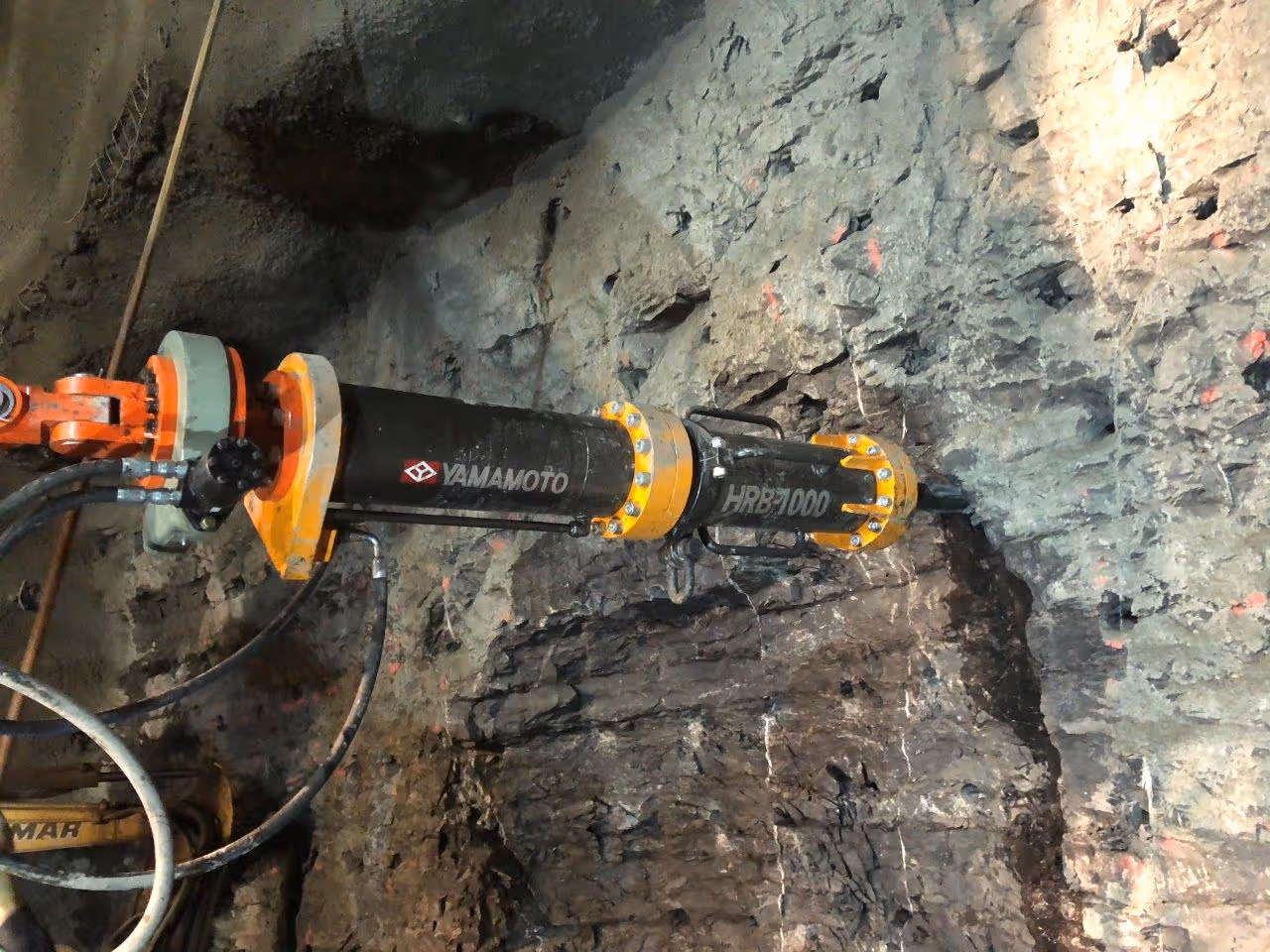

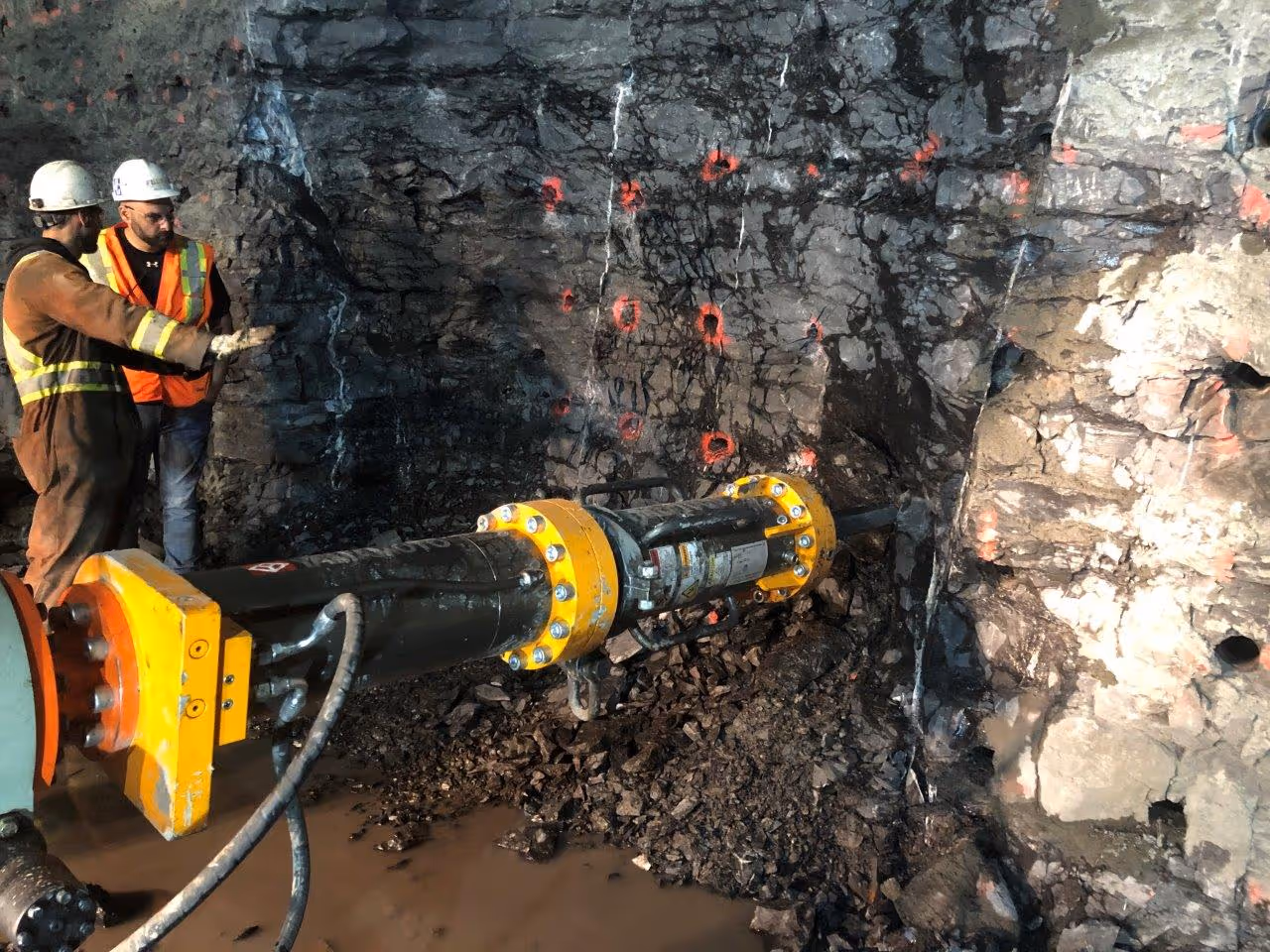

For tunneldriving finnes YTB-1120, et armsystem med teleskopfunksjon, 360° rotasjon og tilt. Det monteres på gravemaskin fra 12 tonn og gjør HRB-1000 til et komplett oppsett for horisontal fjellsplitting uten at maskinen må flyttes mellom hull.

Bruksområder

Når er bergsplitter rett valg?

Hydraulisk bergsplitter er aktuelt der pigghammer ikke kommer gjennom, eller der støy- og vibrasjonskrav er absolutte:

Berget er for hardt for pigghammer. Jo hardere fjell, jo tettere hullavstand. Det finnes ingen øvre grense for berghardhet.
Sprengning er ikke mulig eller ikke ønsket. Metoden krever verken sprengstoff eller konsesjon.
Vibrasjoner kan skade nabobygg, tunnelkonstruksjoner eller rørledninger.
Du arbeider i kjeller, under eksisterende bygg eller i tett bebyggelse.

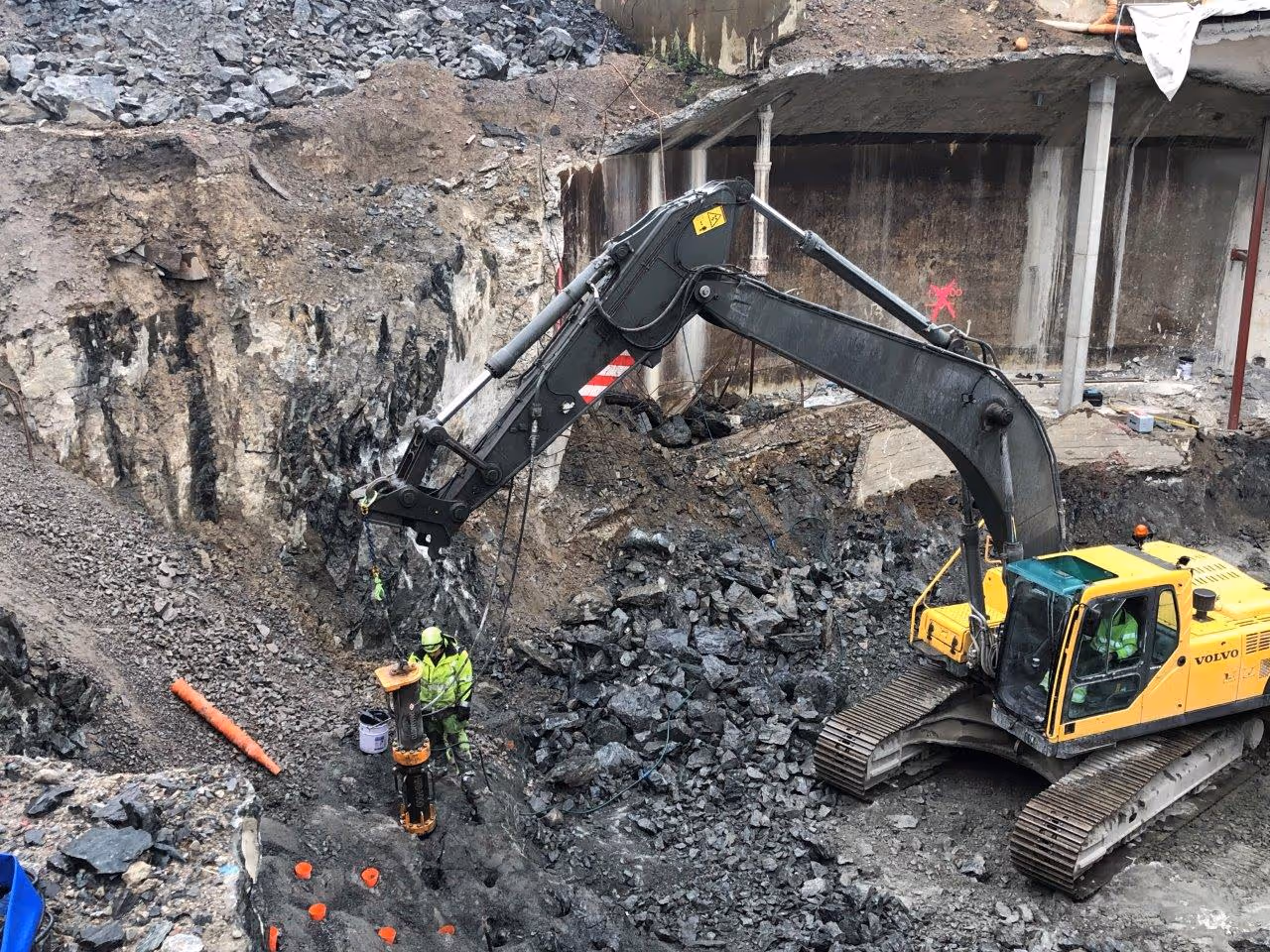

Typiske prosjekter i Norge: husgrunnarbeid i sentrum, tunneldrift, veiskjæringer nær boligfelt og kjellerutgraving der pigghammer er for støyende. Yamamoto HRB-serien er blant annet brukt på MTR West Island Line i Hongkong og Bangalore Metro i India, der vibrasjonskravene var absolutte.

Teknologi

Slik virker hydraulisk bergsplitting

Bor et hull med korrekt diameter: Ø76 mm eller Ø102 mm (2 kilevalg for HRB-1000) til 1 500 mm dybde for HRB-1000, Ø127 mm til 2 500 mm dybde for HRB-1700. Før kilen inn i hullet. Hydraulikksylinderen driver en kile inn mellom sideblekkene, som presses mot hullveggen. Trykket stiger til det overstiger bergets fasthet, og fjellet sprekker kontrollert uten steinsprut, støy eller vibrasjoner. Siden trykket kommer fra innsiden, kreves vesentlig mindre energi enn ved hamring utenfra.

Splitt i tre steg for lengst levetid på kilene: sett inn halve kilelengden og splitt, deretter tre fjerdedeler, til sist hele kilelengden. Løsnet berg bankes fritt med pigghammer eller trekkes ut med ripper, og lastes ut. Normalt kan du splitte tre rader med hull før massene må ryddes for å gjenskape en fri flate. Sekundærbrytning og splitting kan skje parallelt.

Kilene er smidd av spesialstål og varmebehandlet, og holder typisk tusenvis av kubikkmeter. Smør kilene hver 5.–10. splitting med spesialfett. Ett spann på 16 kg dekker 500–1 000 m³ fjell.

Det er inkludert ved kjøp

Yamamoto bergsplitter (HRB-1000 eller HRB-1700)

Kilsett i standardstørrelse

Monteringsadapter til din gravemaskin

Hydraulikkslanger og koblinger

Spesialfett for smøring av kilene

Teknisk dokumentasjon og oppstartsveiledning fra Ankerløkken

For drilling av forborede hull, se boretårn til gravemaskin.
