Hydraulisk fjellsplitter til gravemaskin
HRB-1000 og HRB-1700: to størrelser for ulike prosjekter
For tunneldriving finnes YTB-1120, et armsystem med teleskopfunksjon, 360° rotator og tiltfunksjon som monteres på gravemaskin fra 12 tonn. Det gjør HRB-1000 til et komplett oppsett for horisontal fjellsplitting uten å flytte maskinen.
Når er hydraulisk fjellsplitter rett valg?
Pigghammer er raskere på løst fjell og betong. Hydraulisk fjellsplitter er rett valg når:
- Berget er for hardt for pigghammer
- Vibrasjoner kan skade bygninger, tunnelkonstruksjoner eller infrastruktur i nærheten
- Sprengekonsesjon ikke er mulig å skaffe
- Du arbeider i tett bebyggelse, nær bygningsfundamenter eller i tunneler
I Oslo og Bergen sentrum, der pigghammer gir naboklager og sprengning er utelukket, løser hydraulisk fjellsplitter jobben uten avbrekk. Metoden er også etablert på store infrastrukturprosjekter. Yamamoto HRB-serien ble blant annet brukt på MTR West Island Line i Hong Kong og Bangalore Metro i India, der støy- og vibrasjonskrav var absolutte.
Se produktsiden for hydraulisk bergsplitter for fullstendige spesifikasjoner.

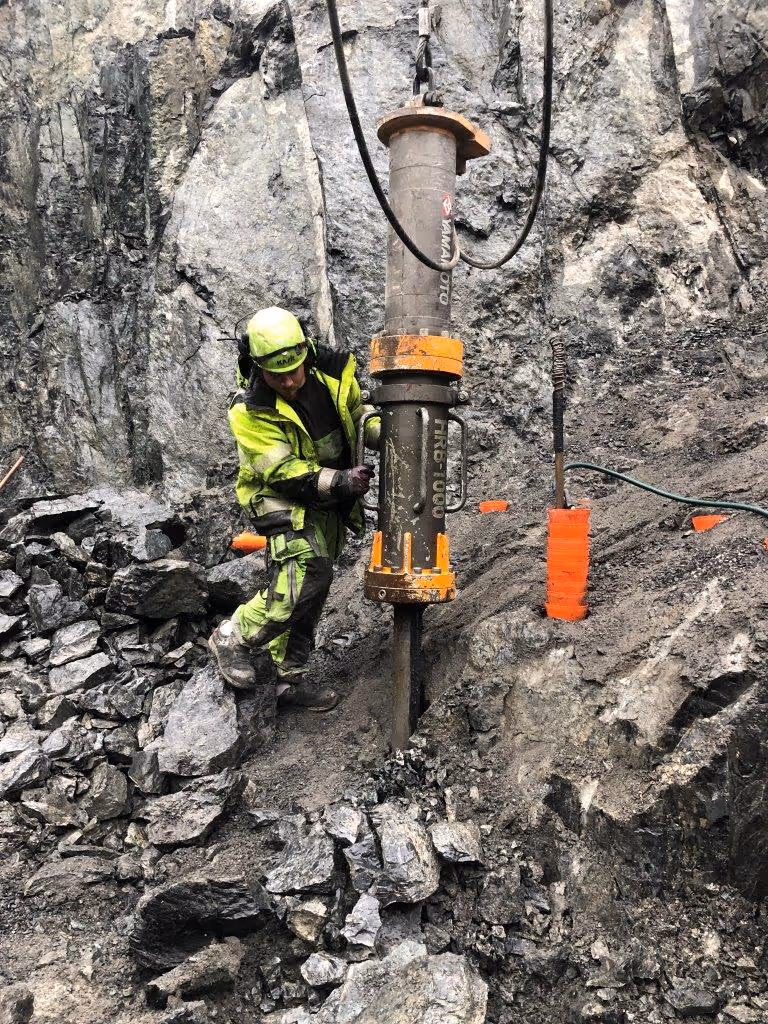

Slik fungerer hydraulisk fjellsplitting
Metoden bygger på trykk innenfra berget. Bor et hull med riktig diameter: Ø76 eller Ø102 mm for HRB-1000 og Ø127 mm for HRB-1700. Sett inn kilsettet med to kiler. Hydraulikken driver en kile ut mellom sideblekkene, som presser mot hullets vegger. Når trykket overskrider bergets styrke, sprekker det kontrollert uten steinsprut eller støy.
Det er ingen øvre grense for berghardhet. Jo hardere fjell, jo tettere hullavstand. HRB-1000 bruker 500–700 mm mellom hullene, HRB-1700 bruker 700–1 000 mm.
Tre-stegsmetoden gir best resultat og lengst levetid på kilene:
- Før inn halve kilelengden og splitt
- Før inn tre fjerdedeler av kilelengden og splitt
- Før inn hele kilelengden og splitt
Etter splitting løsner du knust berg med pigghammer eller ripper, og laster ut med gravemaskin. Sekundærbrytning og splitting kan skje parallelt for effektiv framdrift.
Kilene er smidd av spesialstål og varmebehandlet. Levetiden er typisk tusenvis av kubikkmeter. Typisk måneder til år i norsk gneis og granitt uten reparasjon. Smør kilene med fett for hvert 5.–10. sprekk. En 16 kg beholder dekker 500–1 000 m³ fjell.
Les om hydraulisk fjellsplitting for en fullstendig gjennomgang av metode og valg av utstyr.
Vanlige spørsmål om fjellsplitting
